液压半桥，动态阻尼，动压反馈，液阻网络

液压半桥，动态阻尼，动压反馈，液阻网络”-----在现今的液压系统油路图中，在很多液压泵、控制阀的原理图中，出现了星罗棋布的小液阻。液压系统中很多性能下降、系统不稳定、动作失灵、甚至死机等等故障，究其原因，常常会追到液阻身上，或者哪个液阻阻塞了，或者哪个液阻丢失了，或者应该在什么位置加一个什么液阻之类，都是一些小细节，却影响着系统的大局。徐州某工程机械厂起重机出厂调试现场，有一位“液阻王”，身背一包液阻家族祖孙，专门或更换、或添加、或删除液阻，东试试、西凑凑，解决系统不稳定等问题。这里，我们企图通过“液压半桥，动态阻尼，动压反馈，液阻网络”这个专题，将东一个、西一个、上一个、下一个的液阻归归类、分分组，看看液阻有哪些人们一般不大注意到的功能，开阔思路，遇到问题思考起来有个谱，不至于束手无策，抓瞎！

一、总体（液阻是液压系统封闭容腔之间的“门”，“门”如果出问题，液压系统这幢大楼，就有可能乱套！）

液压与电工是可以类比的，可以将电工学与液压3个物理量对照如下表

电工学     电压     电流    电阻

液压技术   压力     流量    液阻

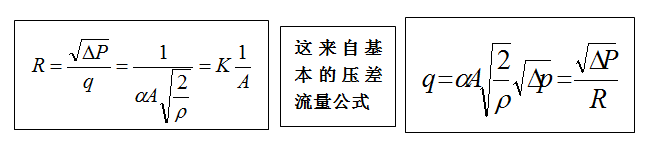

（一）液阻可以定义为稳态情况下，液流流动时压力降的根方与通流流量的比值，即

（二）液阻在系统中的作用表现在两个方面：阻力特性和控制特性。

1.阻力特性－是指液阻（通流面积）与其压力差之间的函数关系（隔压作用）

2.控制特性－指压力差一定，改变液阻调节流经液阻的流量（限流作用）

这是从两个不同的角度来观察同一个事物，或者说是一个事物的两个侧面的功能。但两者都是受压差流量公式的约束，或者说满足压差流量方程。

（三）液阻按控制方式与功能的分类

1.固定，可调(直接调节过流面积大小)，可控（通过控制输入信号，间接的控制）;

2.液阻的功能：

A、隔压（液阻前后压力不同，可以差别很大，也可以差别很小）；

B、限流（流量与压差和阻值大小两者相关，一般先导流量只有1－2升/分）；

C、桥路（组成液压桥路）；

D、动态阻尼（出现外来干扰时，帮助系统稳定运行）;

E、动压反馈（与干扰程度成正比例关系的抵抗干扰、帮助系统稳定的作用）;

F、控制阀口（所有各种阀的控制阀口，都可以看成一种液阻）；

1）一般固定阀口（面积等于流道的面积）

2）一般可变阀口（最大面积大于、等于流道面积）

3）比例方向阀阀口（流道面积至少等于4倍最大阀口面积）

以上是一种课堂式的基本介绍，我们感兴趣的是工程实用！从工程实用角度，这里特别关注：液压半桥，动态阻尼，动压反馈，液阻网络。
